En comprenant le fonctionnement de la climatisation, vous allez comprendre le fonctionnement des autres systèmes de refroidissement comme celui d’un réfrigérateur. Le fonctionnement d’une unité frigorifique d’un appareil dépend de son gaz réfrigérant. Mais en quoi consiste la régulation de la basse pression d’un système frigorifique ?
Dans cet article, nous allons voir quelques consignes concernant le fonctionnement du circuit frigorifique ainsi que la régulation à basse pression du système frigorifique.
De quoi est constitué un circuit frigorifique ?

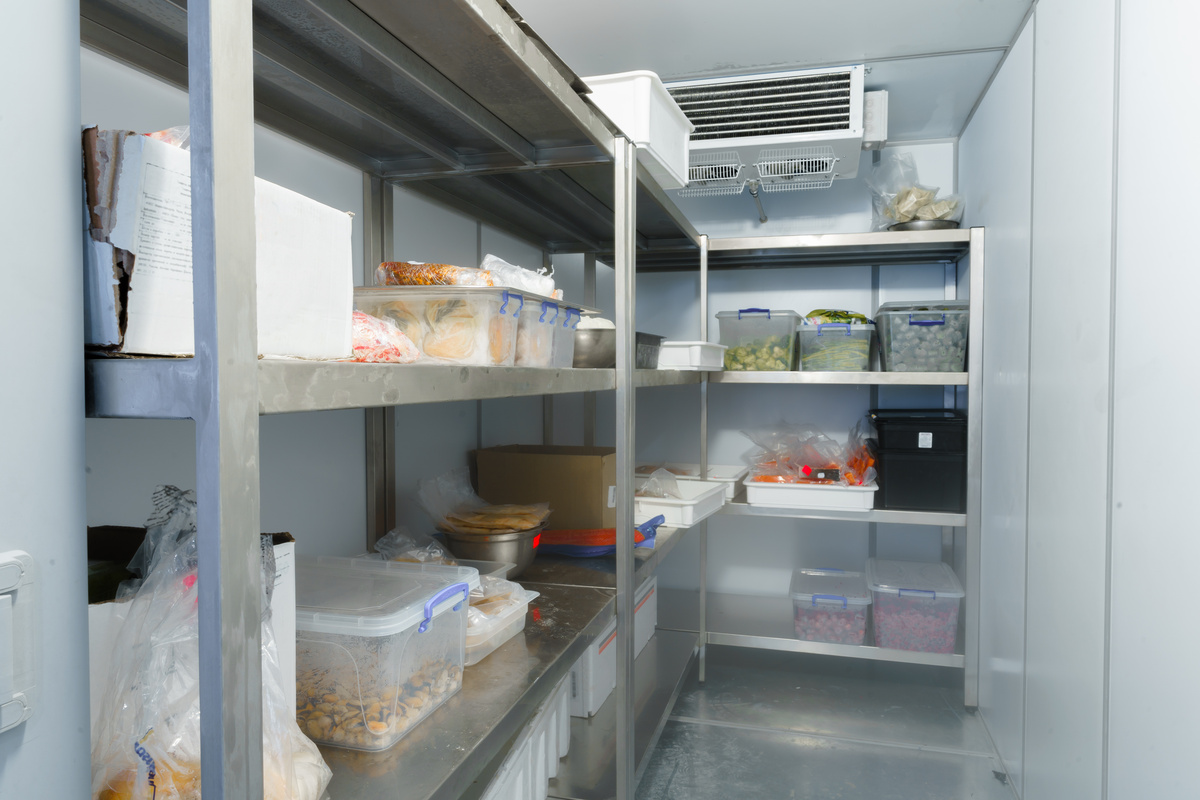

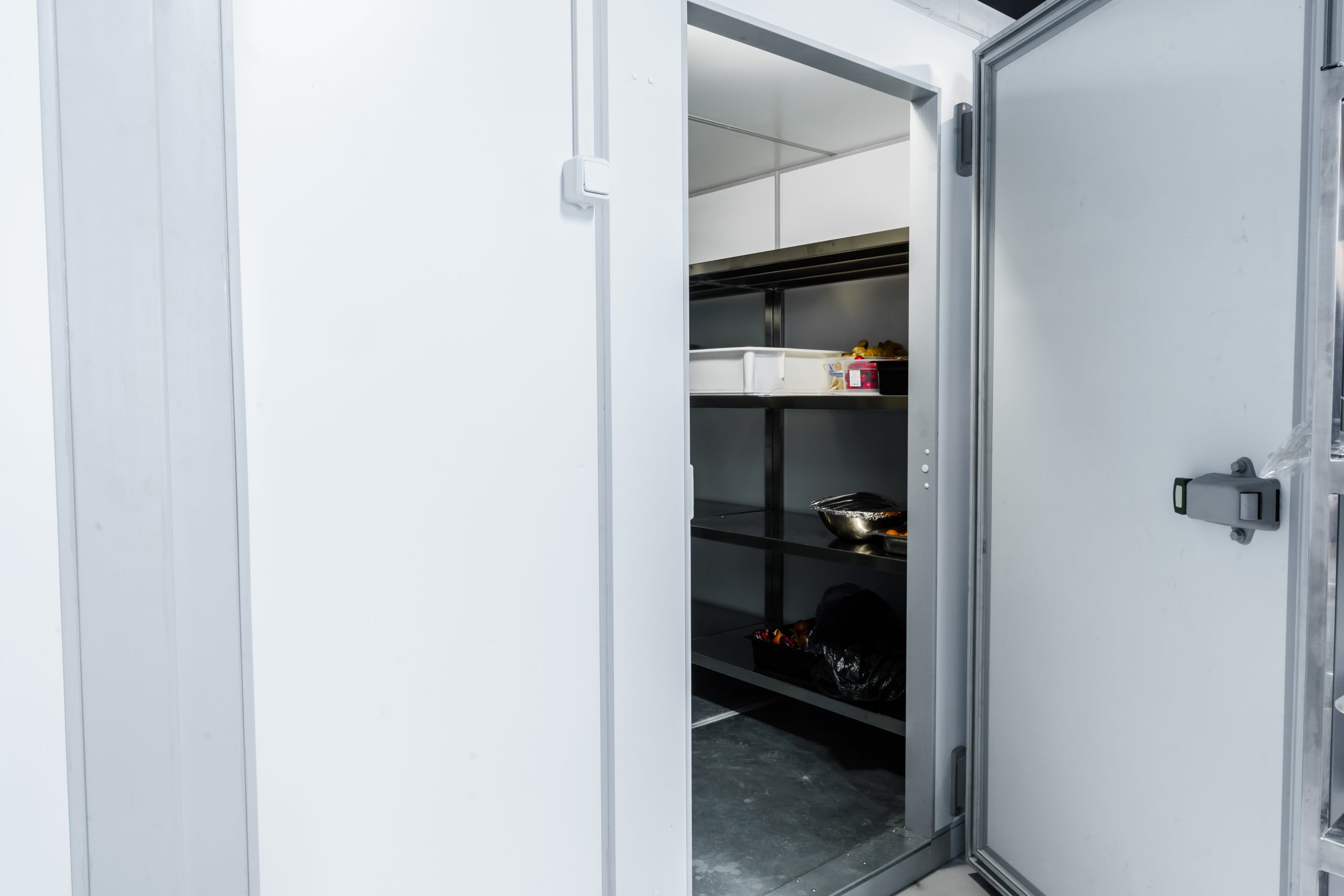

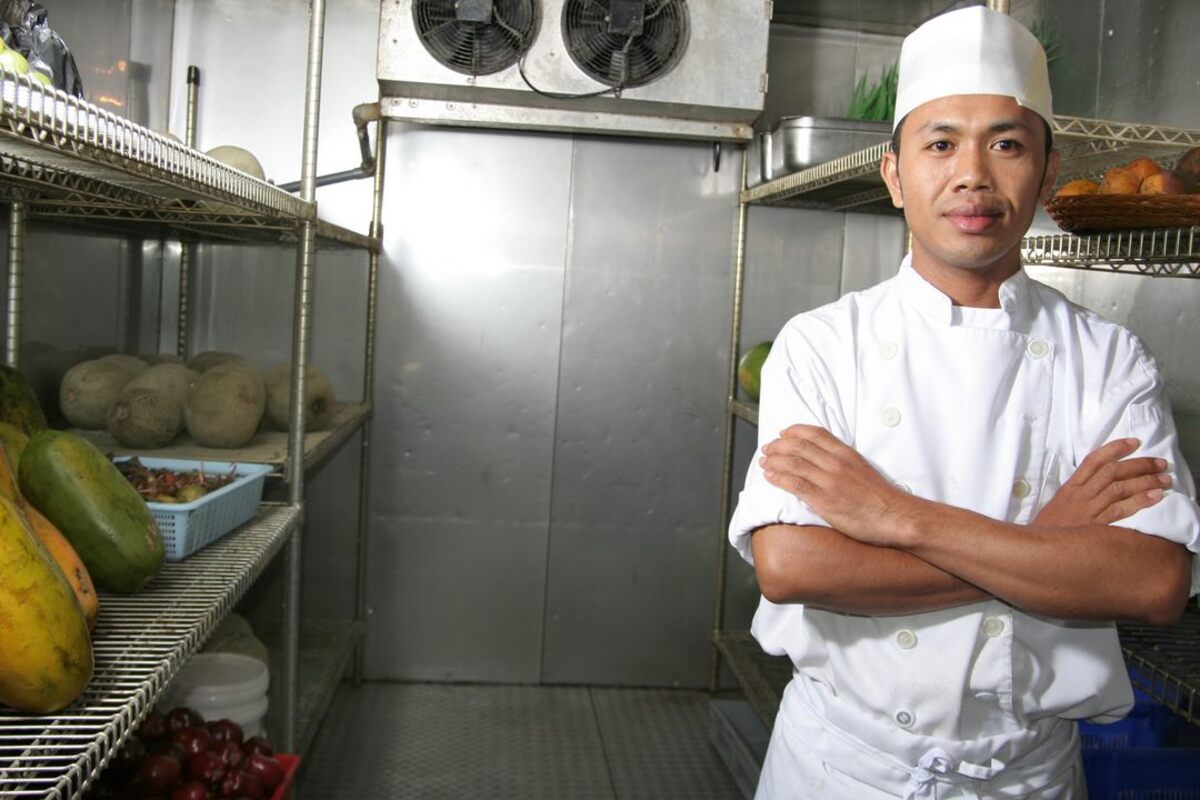

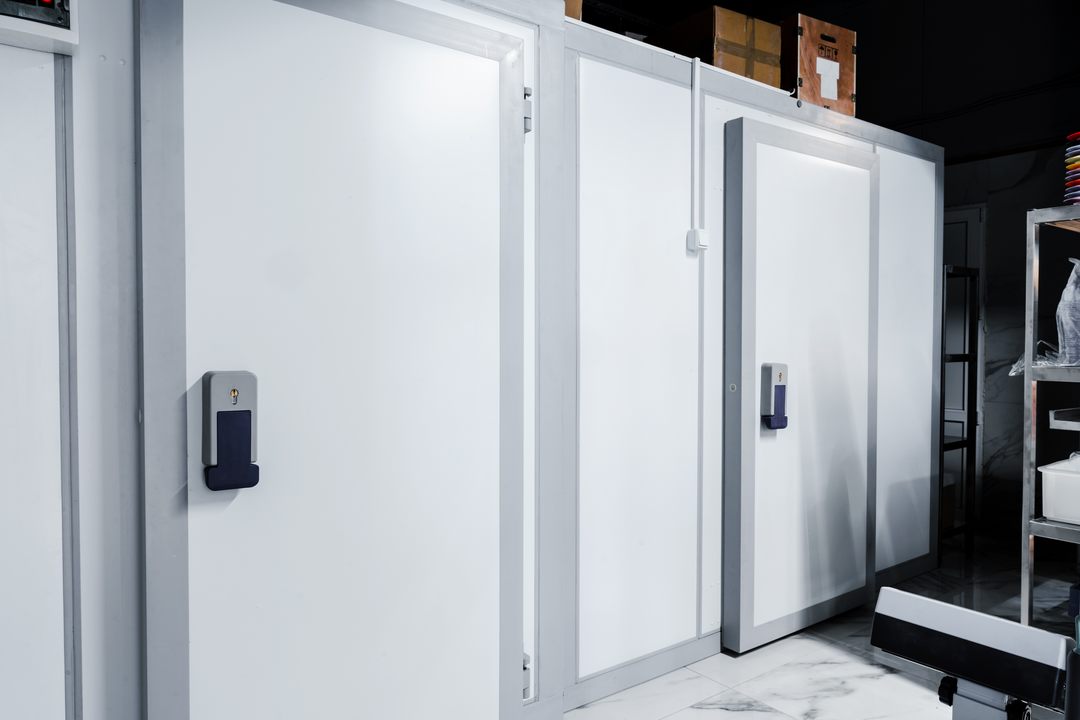

Pour assurer sa fonction, tout type d’appareil de conservation à froid comprend un circuit frigorifique : chambre froide, armoire frigorifique, vitrine réfrigérée… Ce circuit dispose de 4 composants importants :
- un compresseur ;
- un condenseur ;
- Un détendeur ;
- un évaporateur.
Ces appareils frigorifiques fonctionnent grâce aux fluides frigorigènes. Le liquide frigorigène peut être à l’état liquide ou à l’état gazeux (vapeur). Leur fonctionnement se déroule en 4 étapes à l’aide d’un circuit frigorifique.
Dans le compresseur
Le fluide frigorigène entre dans le compresseur à l’état gazeux. La pression devient basse. Alors, le fluide frigorigène sera compressé pour que sa température et sa pression augmentent. A ce stade, le liquide frigorigène sera diffusé à travers le circuit de refroidissement. A la fin de l’opération, ce fluide frigorigène sort du compresseur à l’état vapeur avec une pression élevée.
Dans le condenseur
Le liquide frigorigène entre dans le condenseur sous forme de vapeur à haute pression. A travers le condenseur, le liquide frigorigène maintient une température élevée, mais perd son énergie thermique. Par conséquent, le liquide frigorigène sera vite condensé. D’où, il prend sa forme liquide, et la pression est élevée.
Dans le détendeur
En arrivant au détendeur, le fluide frigorigène est toujours à l’état liquide et à haute pression. En traversant le détendeur, la pression et la température du fluide diminuent. A ce stade, on peut réguler la quantité de fluide qui circule dans le circuit frigorifique. Donc, le liquide frigorigène est sorti sous forme liquide, et la pression est basse.
Dans l’évaporateur
A travers l’évaporateur, le liquide frigorigène qui est encore à basse température, accumule de la chaleur. Alors, le fluide va s’évaporer et passer à l’état vapeur.
En quoi consiste la régulation à basse pression d’un système frigorifique ?
Le système de climatisation comme la réfrigération dépendent de l’échange de température entre 2 fluides, l’air ambiant et le frigorigène. Il comprend 2 boucles : le circuit haut pression et le circuit basse pression.
A travers le détendeur, le frigorigène passe. La pression s’établit à 3 bars, et la chaleur du réfrigérant passe entre 55 ° C à 10 ° C. La pénétration du fluide dans un grand volume permet d’abaisser la pression. On peut réguler la pression grâce à un régulateur : la soupape.
Le passage du fluide dans le détenteur
Dans le détendeur, le liquide passe via un simple orifice. Alors, on peut réguler la pression en coupant la climatisation temporairement grâce un accumulateur exposé entre l’évaporateur et le compresseur.
L’action de l’évaporateur
Le fluide passe dans l’évaporateur. Ce dernier a pour rôle d’absorber la chaleur de l’air qui est à l’extérieur. Le frigorigène peut atteindre une température de moins de 30 °C à son entrée de l’évaporateur.
Par échange de chaleur avec l’air à l’extérieur, la température du réfrigérant augmente jusqu’à ceci redevienne à l’état vapeur. A travers l’évaporateur, l’air atteindra une température de 5 °C avant d’être injecté par le pulseur dans l’habitacle. L’air se dessèche naturellement par la condensation. Lorsque le circuit est arrêté, la condensation permet au fluide de devenir sous forme de liquide. Les pertes d’eau sont expliquées par ce phénomène, à l’aide du drain de l’évaporateur.
La pompe à vide
Le rôle principal de la pompe à vide est d’assurer le bon fonctionnement et la pérennité du climatiseur de l’appareil frigorifique. Mais lorsque la condensation et les gaz ne sont pas éliminés par cette pompe, des acides s’accumulent et des boues se forment. Dans ce cas, la condensation va s’arrêter et le système augmente inévitablement en pression. Il faut noter que la pression idéale des systèmes frigorifiques est 23 bars. En revanche, si la pression est au dessus, alors elle sera trop haute.
Si vos systèmes de froid ne peuvent plus exercer son rôle, alors la pression va augmenter. Dans ce cas, la productivité de la part des compresseurs sera en excès. Alors, il sera nécessaire d’acquérir plus d’énergie pour assurer sa fonction, ainsi la consommation énergétique augmentera.
Quels sont les composants principaux utiles pour l’installation d’un appareil de froid ?
Pour une installation frigorifique dans votre espace de travail, il vous faudra les composants suivants :
Le réservoir de liquide ou bouteille liquide
Placée à la sortie du condenseur, la bouteille liquide permet de balancer les fluctuations de volume du fluide frigorigène. De plus, pendant vos entretiens et vos dépannages, le réservoir de liquide vous permet également de stocker tout le liquide frigorigène de l’installation.
Le silencieux de refoulement
Le compresseur provoque une pulsation du gaz dans les tubes de refoulement. Alors, les silencieux de refoulement vont réduire cette pulsation du gaz.
L’éliminateur de vibrations
Comme son nom l’indique, l’éliminateur de vibrations a pour but de pourchasser les vibrations qui sont provoquées par le travail mécanique du compresseur. Il peut aussi réduire les dilatations des tuyaux.
Les filtres de nettoyage ou la conduite d’aspiration
Avec ces boitiers filtres, vous pouvez décontaminer le circuit frigorifique et faire le nettoyage facilement. Tout cela est possible grâce aux éléments qui sont dans la cartouche, l’humidité de l’appareil et ses particules de cuivres, etc.
Les clapets de retenue
Les clapets de retenue sont utilisés pour provoquer un court-circuit au détendeur qui n’est pas utilisé par la pompe à chaleur en mode froid ou en mode chaud ou aussi pour faire un dégivrage par gaz chaud d’un évaporateur.
La vanne électromagnétique ou le solénoïde
Le solénoïde a pour rôle de fermer ou d’ouvrir le circuit de départ liquide pour l’alimentation de l’ évaporateur dans un circuit à évaporateurs multiples, pour réguler le compresseur ou pour dégivrer à gaz chaud.
L’échangeur de chaleur
Cet élément a pour rôle de refroidir l’eau qui sort du condenseur par un échange avec les vapeurs provenant de l’évaporateur.
La résistance de carter
Le rôle de cette résistance de carter est de maintenir l’huile à une température suffisante pour éviter que le liquide frigorigène soit d’une trop grande miscibilité. Elle est utile en cas de condensation du fluide.
Le séparateur d’huile
Situé au refoulement du compresseur, son rôle est de séparer l’huile dans les vapeurs surchauffées, et de les rediriger vers le carter grâce à un dispositif à flotteur.
Ce sont donc les consignes concernant la régulation de la pression à basse pression des systèmes frigorifiques.
